Kako pomoću baznog elementa i releja pametno upravljati krugovima grijanja na starijim sustavima

Prilikom nadogradnje ili modernizacije klasičnih sustava centralnog grijanja, jedan od najvećih izazova na terenu jest kako ugraditi modernu, višekružnu regulaciju s upravljanjem preko pametnog telefona, a da se pritom ne ugrozi elektronika i stabilnost postojeće kotlovnice.

Kada stariji sustav dobije potrebu za odvojenim upravljanjem više krugova grijanja, klasično spajanje više termostata direktno na izvore ili pumpe brzo dovodi do problema s opterećenjem. Rješenje leži u kombinaciji baznog elementa (letve) kao centralne točke i vanjskih relejnih sklopova koji preuzimaju radno opterećenje, čime se otvaraju vrata potpunoj WiFi automatizaciji objekta.

1. Fleksibilnost sobnih termostata: Žičane i bežične opcije uz upravljanje s mobitela

Glavna prednost ovakvog modularnog pristupa jest u tome što niste ograničeni zatečenim stanjem kabela u objektu. U isti sustav bazne regulacije možemo integrirati:

• Žičane pametne termostate: Idealni za novogradnje ili prostore gdje već postoji izvedeno kabliranje do razdjelnika. Osiguravaju maksimalnu stabilnost signala.
• Bežične pametne termostate (RF 433 MHz): Savršeno rješenje za rekonstrukcije starijih kuća gdje ne želite razbijati zidove i štemati za nove kablove. Domet signala omogućuje postavljanje termostata na optimalnu poziciju u prostoriji.
• Kontrola putem pametnog telefona (Tuya / Smart Life): Bez obzira na vrstu termostata, korisnik dobiva uvid u temperaturu svake zone i upravljanje grijanjem s bilo koje lokacije putem aplikacije na mobitelu.

2. Uloga bazne letve u višekružnim sustavima

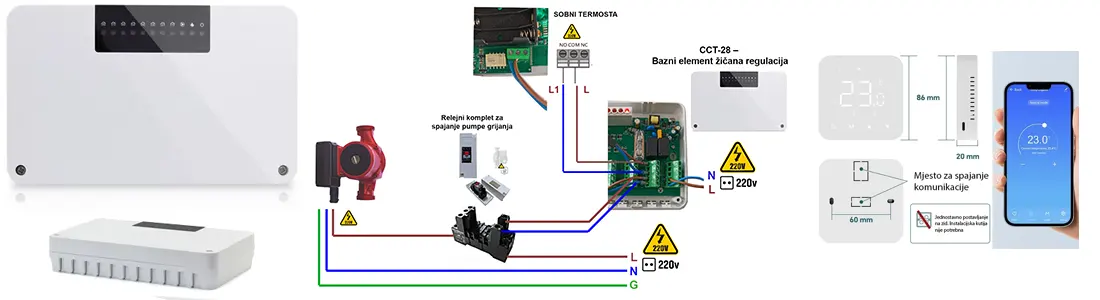

Bazni element (poput žičane ili bežične regulacije tipa CCT-28) služi kao logička centrala. Njegova je uloga da primi signale iz različitih prostorija (zona) i sinkronizirano pokreće rad pripadajućih krugova i termičkih pogona. Međutim, kada sustav zahtijeva prebacivanje većih struja (poput cirkulacijskih pumpi) ili kada moramo galvanski odvojiti niske i visoke napone prema izvoru topline (kotao na drva, pelet set, uljni plamenik ili plinski bojler), oslanjanje samo na unutarnje sklopove baze nije dovoljno.

3. Upravljanje izvorom topline: Naponski vs. Beznaponski (Suhi) kontakt

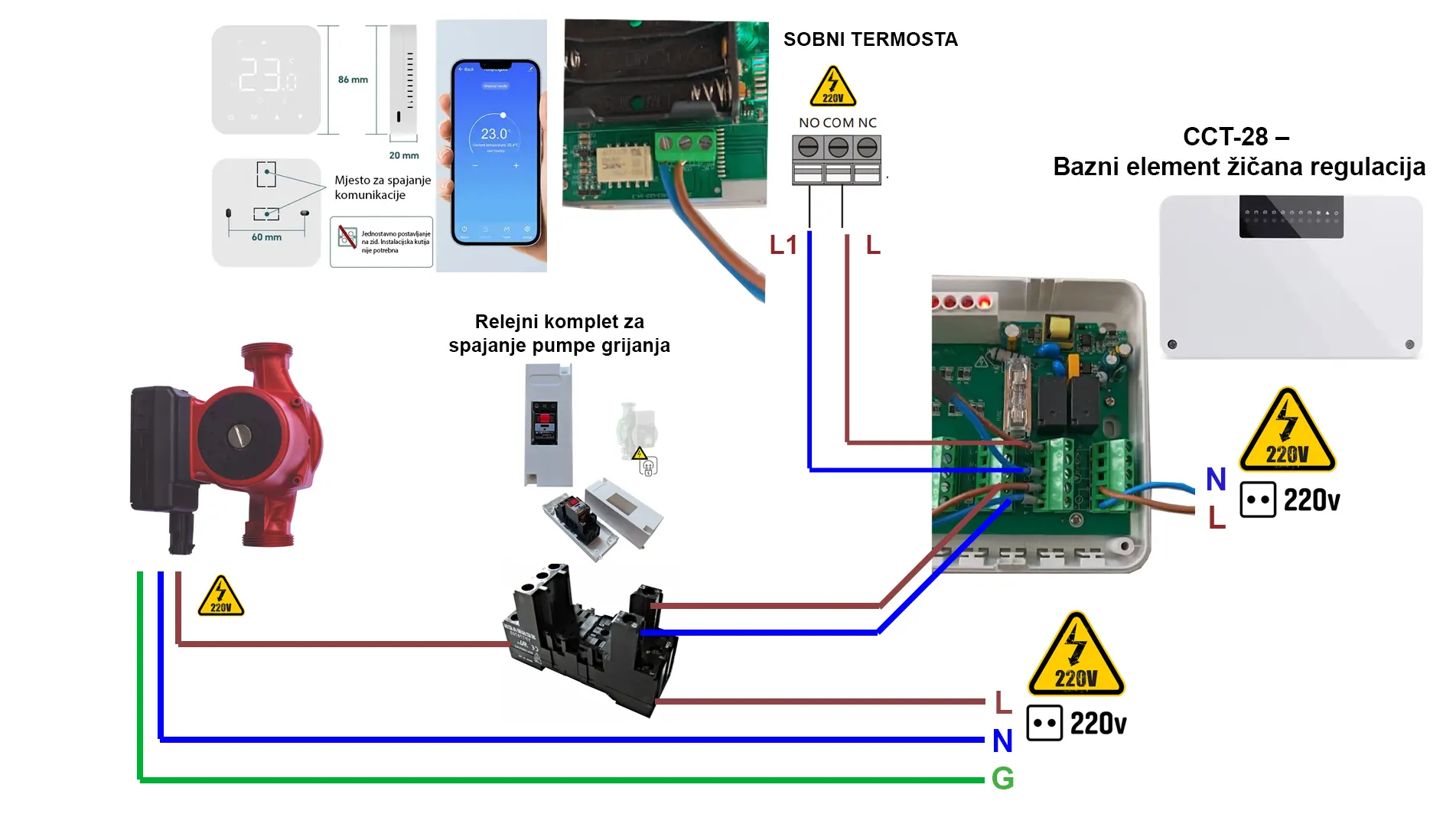

Kod spajanja bazne letve i releja prema izvoru topline, u praksi se susrećemo s dvije situacije:

• Beznaponski (suhi) kontakt (NO - COM - NC): Koristi se za moderne plinske bojlere, dizalice topline ili pelet setove čija elektronika na ulazu za sobni termostat ne smije primiti nikakav vanjski napon, već traži čisto premošćivanje (zatvaranje) kruga.
• Naponski signal (220V): Koristi se kada je potrebno direktno pokrenuti rad pumpe, motornog pogona ili starijeg plamenika dovođenjem radnog napona.

Primjer napredne ugradnje u složeniju kotlovnicu

Kada ovakav sustav proširimo na više krugova grijanja i kombiniramo s akumulacijskim spremnikom (pufrom) te izvorima na biomasu, dobivamo potpuno zaokruženu i sigurnu izvedbu:

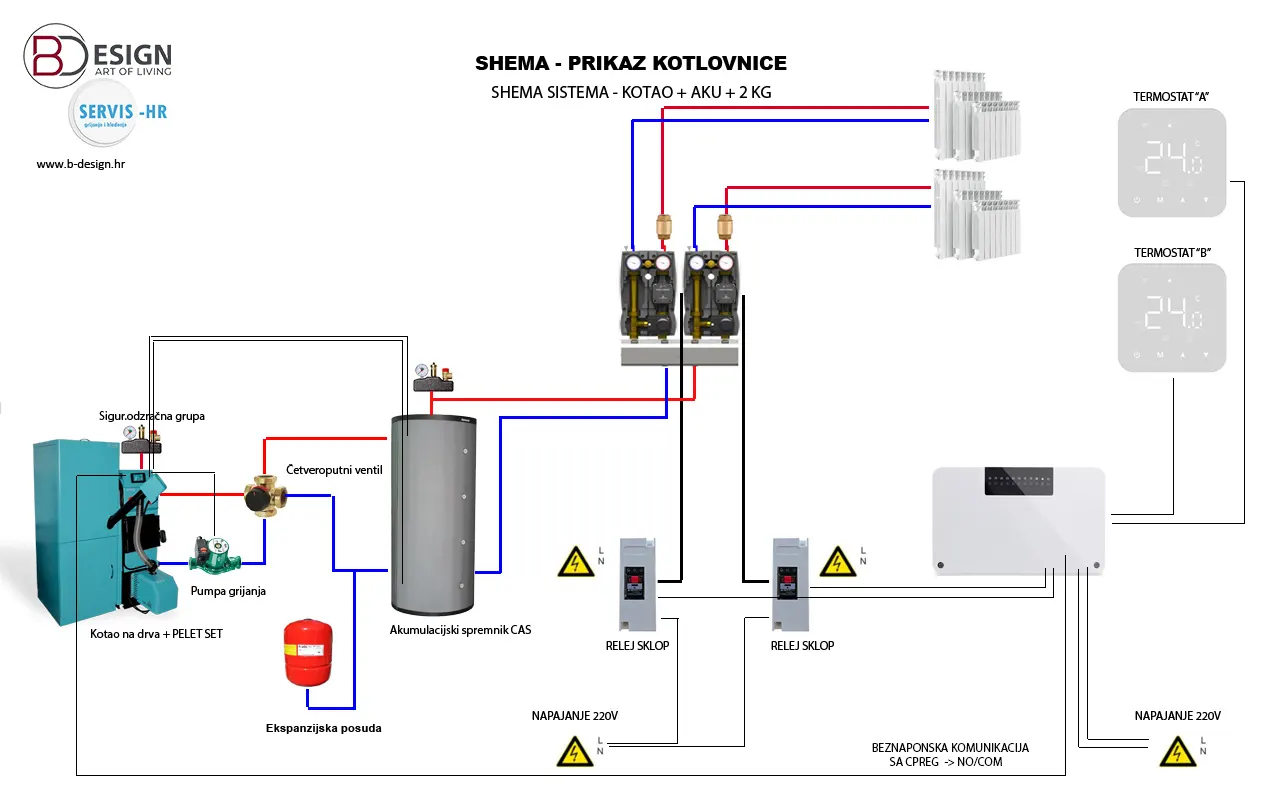

Primjer ugradnje u složeniju kotlovnicu s više krugova grijanja, baznim elementom i relejnim sklopovima

Zaključak: Komfor i sigurnost bez kompromisa

Modernizacija starijih sustava grijanja ne mora značiti složeno štemanje i nestabilan rad. Korištenjem provjerenih baznih elemenata i pravilno dimenzioniranih relejnih sklopova dobivamo robusno, sigurno i pametno rješenje – vlasnicima kuća dajemo komfor upravljanja grijanjem s pametnog telefona bez obzira na vrstu termostata, a monterima na terenu jamčimo dugoročnu pouzdanost bez naknadnih kvarova.

Ovaj članak služi kao stručni tehnički vodič za instalaciju višekružnih sustava grijanja i zaštitu upravljačke elektronike.
