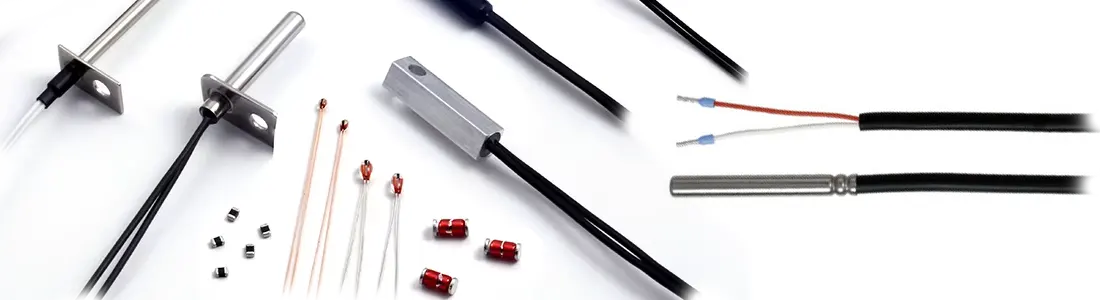

Provjera osjetnika temperature: tablice NTC 5K, NTC 10K i PT1000
Osjetnici temperature ključni su dijelovi sustava grijanja, hlađenja i pripreme potrošne tople vode. Njihova uloga je mjeriti temperaturu i slati podatke elektronici uređaja, a svako veće odstupanje može dovesti do nepravilnog rada sustava ili povećane potrošnje energije.
Provjera ispravnosti osjetnika radi se multimetrom mjerenjem otpora na određenoj temperaturi i usporedbom s referentnim vrijednostima iz tablica. Ako izmjereni otpor značajno odstupa, osjetnik treba zamijeniti novim.
Kako provjeriti temperaturni osjetnik?
- Ugasite uređaj i odspojite osjetnik sa spojnih klemova
- Podesite multimetar na mjerenje otpora (Ω)
- Izmjerite otpor osjetnika
- Usporedite izmjereni otpor s tablicom za odgovarajući tip osjetnika
Ako razlika prelazi nekoliko posto u odnosu na tablicu – osjetnik je neispravan i potrebno ga je zamijeniti.
Tablica vrijednosti za NTC 5K
| Temperatura (°C) | Otpor (Ω) |
|---|---|
| -20 | 33 900 |
| -10 | 20 600 |
| 0 | 13 000 |
| 10 | 8 400 |
| 20 | 5 300 |
| 25 | 5 000 |
| 30 | 4 300 |
| 40 | 2 900 |
| 50 | 2 000 |
| 60 | 1 400 |
| 70 | 1 000 |
| 80 | 750 |
| 90 | 570 |
| 100 | 440 |
| 120 | 260 |
Tablica vrijednosti za NTC 10K
| Temperatura (°C) | Otpor (Ω) |
|---|---|
| -20 | 100 000 |
| -10 | 65 000 |
| 0 | 41 000 |
| 10 | 26 000 |
| 20 | 16 500 |
| 25 | 10 000 |
| 30 | 8 200 |
| 40 | 6 000 |
| 50 | 3 900 |
| 60 | 2 700 |
| 70 | 1 850 |
| 80 | 1 300 |
| 90 | 910 |
| 100 | 680 |
| 120 | 380 |
Tablica vrijednosti za PT1000
PT osjetnici imaju linearan porast otpora (oko 3.85 Ω/°C), a osnovna vrijednost je 1000 Ω pri 0 °C.
| Temperatura (°C) | Otpor (Ω) |
|---|---|
| -20 | 922 |
| -10 | 961 |
| 0 | 1000 |
| 10 | 1039 |
| 20 | 1077 |
| 25 | 1097 |
| 30 | 1118 |
| 40 | 1157 |
| 50 | 1196 |
| 60 | 1236 |
| 70 | 1275 |
| 80 | 1314 |
| 90 | 1353 |
| 100 | 1392 |
| 120 | 1471 |
Nabava novih osjetnika
Kada osjetnik pokaže odstupanja u odnosu na tablicu, najbolje ga je odmah zamijeniti novim. Kvarovi osjetnika često dovode do nepravilnog rada sustava grijanja ili hlađenja, povećane potrošnje energije i nepotrebnih troškova. Sve najčešće tipove osjetnika – NTC 5K, NTC 10K i PT1000 – dostupni su u našoj ponudi putem servisnog portala SERVIS-HR.
Najčešća pitanja (FAQ)
Kako znam da je NTC osjetnik neispravan?
Ako izmjerena vrijednost otpora odstupa više od ±5% u odnosu na tablicu, osjetnik treba zamijeniti.
Mogu li koristiti univerzalni osjetnik umjesto originalnog?
U nekim slučajevima univerzalni osjetnici mogu raditi, ali preporučujemo korištenje originalnih dijelova radi dugoročnog pouzdanog rada uređaja.
Koja je razlika između NTC i PT osjetnika?
NTC osjetnici smanjuju otpor porastom temperature (negativni koeficijent), dok PT osjetnici imaju linearan rast otpora s temperaturom.
